专栏｜电工基础知识 在低压电气控制线路中，电气图纸上标识 KM 的元件，就是交流接触器。它是电机控制回路的核心元器件，也是低压电工学习、电气识图必须掌握的基础低压电器。

交流接触器属于电磁式自动控制电器，最核心的特点是以小电流控制大电流。只需向控制回路的线圈通入较小电流，依靠电磁吸力，即可控制主回路大电流的通断，实现电机、加热设备等大功率负载的启停控制，在工业配电、自动化设备中应用广泛。

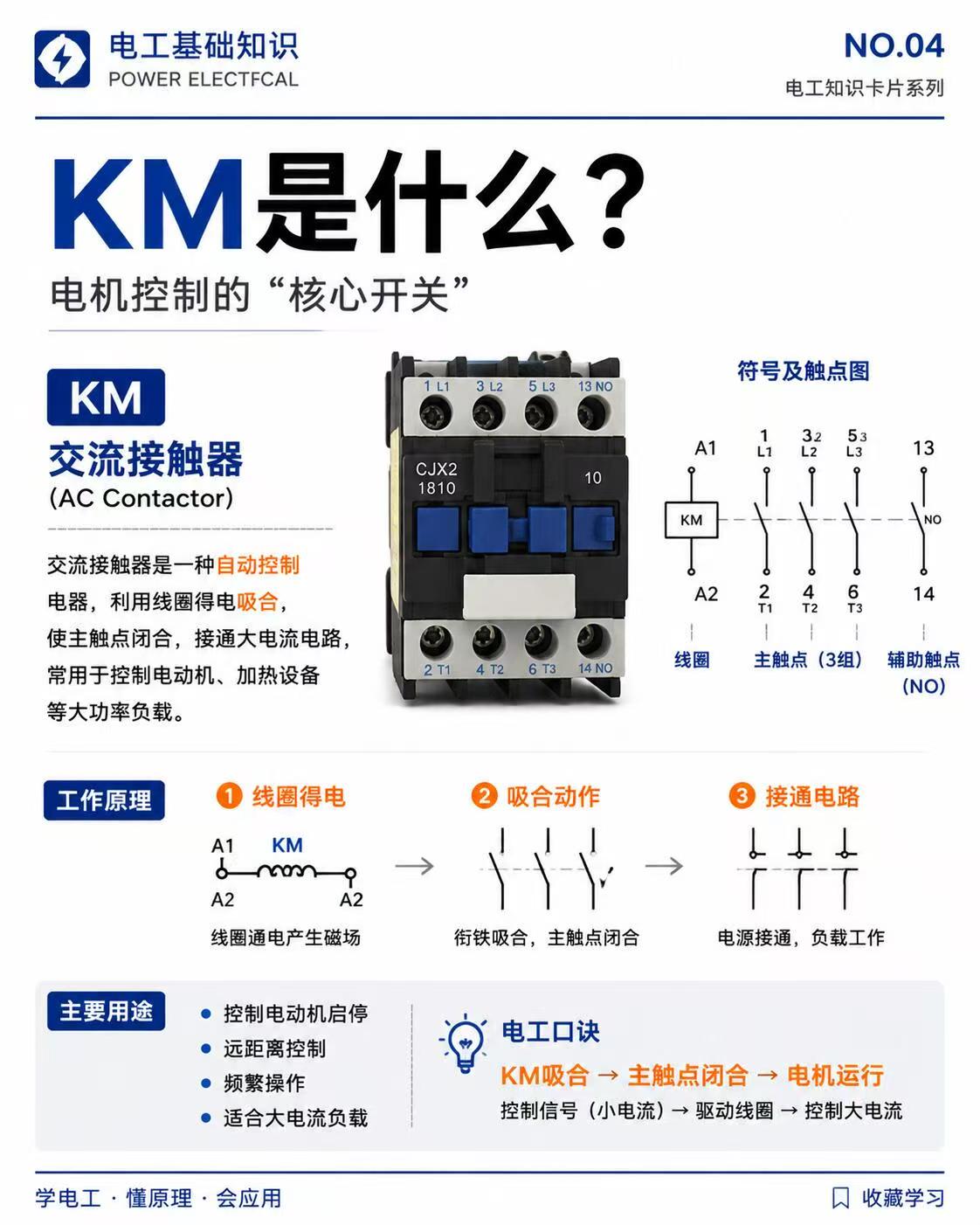

一、认识交流接触器：结构与电气符号

电气图纸中，KM分为线圈、主触点、辅助触点三大组成部分：

1. 线圈（A1、A2）：归属控制回路。线圈通电后产生磁场，是接触器完成吸合动作的动力来源；
2. 主触点（L1/L2/L3、T1/T2/T3）：共3组，承载主回路工作大电流，负责接通电机等负载的动力电源；
3. 辅助触点（NO常开 / NC常闭）：额定载流量小，不直接驱动大功率负载，多用于自锁、互锁、信号反馈，是搭建自动化控制逻辑的关键。

以图中 CJX2-1810 型号举例：18代表主触点额定工作电流18A，末尾“10”代表自带1组常开辅助触点、0组常闭辅助触点。

二、三步看懂工作原理

1. 线圈得电：A1、A2接入控制电源，线圈通电，内部产生磁场；
2. 衔铁吸合：电磁吸力带动内部衔铁动作，主触点同步闭合；
3. 负载通电：主回路导通，电机或其他负载投入运行。

当线圈断电，磁场消失，衔铁在反力弹簧作用下复位，触点断开，负载停止工作。 同时交流接触器自带失压、欠压保护功能：断电或电压过低时接触器自动释放，避免供电恢复后设备自行启动，防范用电安全事故。

三、交流接触器主要用途

✅ 控制三相异步电机启停，是星三角降压启动、电机正反转等经典控制电路的基础元件 ✅ 支持远距离控制，操作按钮可布置在远离动力主回路的位置 ✅ 适合频繁通断操作，机械与电气寿命远高于普通刀开关 ✅ 将弱电控制回路与强电主回路分隔开，提升电气操作安全性

📌 电工口诀：KM吸合 → 主触点闭合 → 电机运行；控制信号（小电流）→ 驱动线圈 → 控制大电流

四、电工学习小贴士

新手学习最容易混淆主触点与辅助触点：主触点管动力、承载大电流；辅助触点管逻辑、传递信号。吃透KM的动作逻辑，才能读懂电机控制原理图，独立完成自锁、互锁等经典接线实操。 交流接触器也是低压电工职业技能学习、实操考核的重点内容，学电工，先要读懂交流接触器！
